CS1259B
高精度紅外測溫ADC

產品簡介
CS1259B是一顆24位高精度ADC，集成高精度ADC信號鏈、低漂移LDO、低溫漂基準電壓、高精度振蕩器和3線通信接口。其中，ADC信號鏈包括：輸入MUXP/MUXN、電平移位模塊(LVSHIFT)、低噪聲可編程增益放大器(PGA)、24位Sigma-delta ADC、數字濾波器，支持橋式傳感器、紅外熱電堆等傳感器，非常適合目前熱門的額溫槍應用。

芯片特點
支持單端或差分輸入
多達5路外部輸入通道，可組成多個差分輸入對
支持輸入電平移位功能
PGA
— 1/2/4/8/16/32/64/128 倍可選增益
— 高達100Mohm 的等效輸入阻抗
ADC
— 24 bit 分辨率
— 輸出速率10~1280Hz 8檔可選
有效位：2.35V參考、40Hz速率、128倍增益下19.5bits有效位
LDO及內部參考電壓
— 內置低漂移LDO，輸出2.35/2.45/2.8/3.0V 可選，30ppm/℃，精度±1%
— 內置1.225V低漂移基準電壓，30ppm/℃，精度±1%
支持性能、普通、低功耗、休眠模式
支持電壓測量、溫度測量、手動測量模式，單命令切換
低漂移片上時鐘
三線串行通訊

應用場合
紅外熱電堆傳感器
橋式傳感器

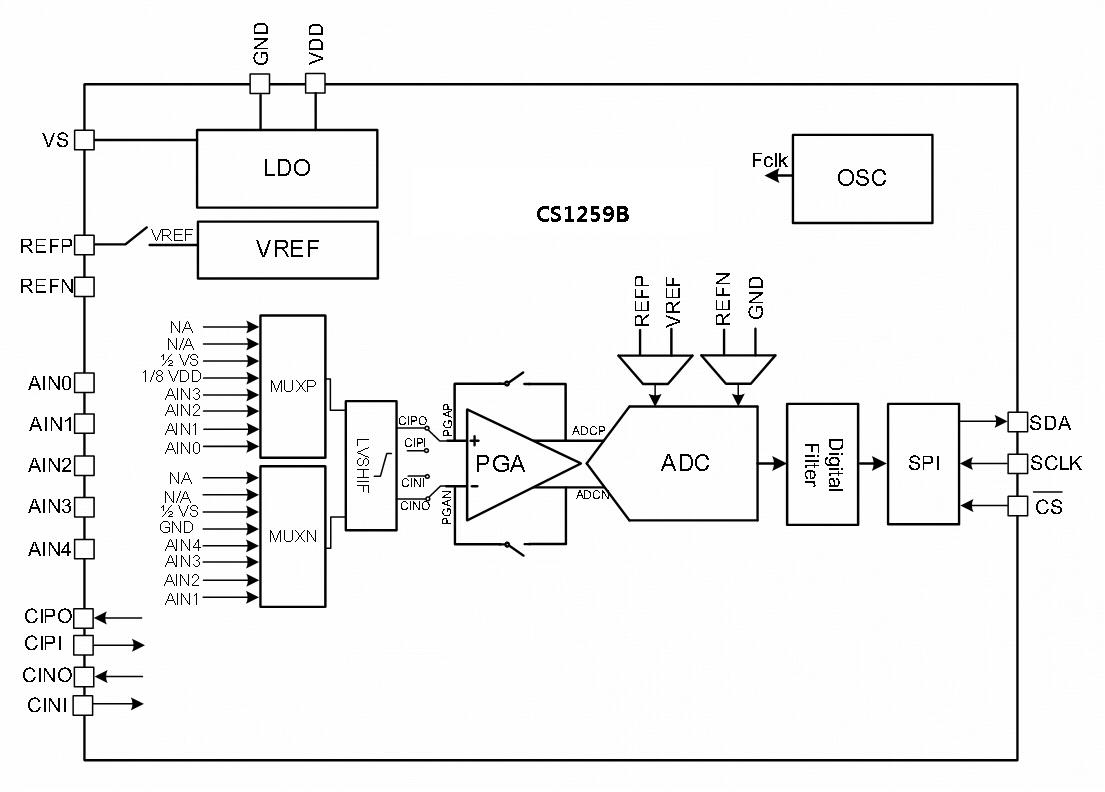

功能框圖
