主要參數
24 bit分辨率
輸出速率10~1280Hz 8檔可選
2.35V 參考、40Hz 速率、128倍增益下19.5bits有效位
LDO及內部參考電壓

產品簡介
CS1259是一個包括一個ADC信號鏈和人體阻抗測量模塊(BIM)、一個Sigma-delta ADC及數字濾波器Digital Filter；其中ADC信號鏈包括有輸入MUXP/MUXN，可編程低噪聲增益放大器(PGA)；MUXP/MUXN分別具有8輸入通道，包括5個外部模擬輸入通道和3個內部輸入通道；MUXP/MUXN 之后有電平移位模塊LVSHIFT，可以對地軌附近的輸入信號移位后送入PGA；還具有可調電流源IDAC1/0，可以調節輸入信號的共模電壓或補償失調電壓。

PGA 和ADC具有多種增益選擇，數字濾波器可配置為多種輸出速率。人體阻抗測量模塊采用正弦激勵源，將人體阻抗轉化為電壓信號送到ADC 信號鏈進行測量，可以支持多電極、多頻率人體阻抗測量。

芯片特點
支持單端輸入

支持組成多個差分輸入對

支持輸入電平移位功能

PGA

-- 1/2/4/8/16/32/64/128倍可選增益

-- 高達100Mohm的等效輸入阻抗

BIM

-- 支持4/6/8電極測量

-- 支持5K/10K/25K/50K/100K/250KHz多檔頻率測量

-- 支持阻抗絕對值和相角測量

ADC

-- 24 bit分辨率

-- 輸出速率10~1280Hz 8檔可選

有效位：2.35V參考、40Hz速率、128倍增益下19.5bits有效位

LDO及內部參考電壓

-- 自帶LDO，輸出2.35/2.45/2.8/3.0V可選，精度±1%

-- 自帶低漂移基準，內部參考電壓2.048V可選，精度±1%

支持性能、普通、低功耗、休眠模式

支持電壓測量、溫度測量、BIM測量及手動測量模式，單命令切換

低漂移片上時鐘

三線串行通訊

應用場合
橋式傳感器

四角平衡稱重

壓力檢測

人體阻抗分析

交流測脂

心率測量

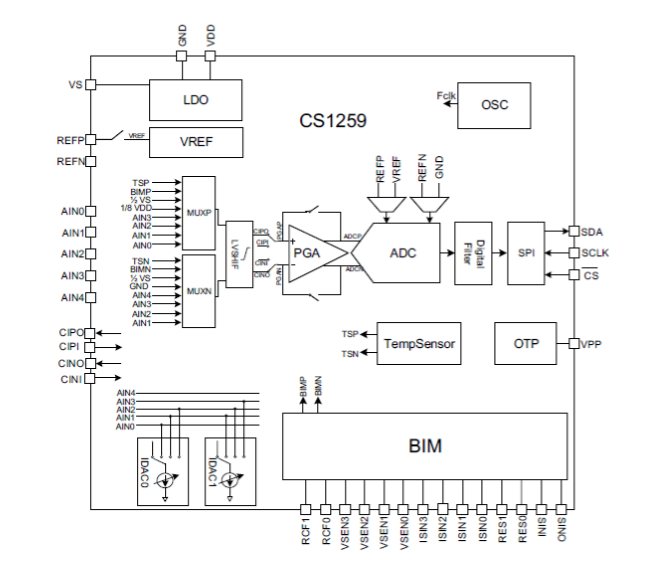

功能框圖
